Micro FOK wurde für die Verlegung von Mikrokabeln mit Druckluft entwickelt. Der Katalog beschreibt eine von einem Luftmotor angetriebene Förderrolle und den schnellen Wechsel von Bauteilen für verschiedene Kabel- oder Rohrgrößen. Die kompakte Bauweise wird für Einsätze im Außenbereich und innerhalb von Gebäuden beschrieben. Der Eintrag MICROFOK ist vom getrennt aufgeführten MICROFOK GENIUS zu unterscheiden.
Auf der zweiten physischen Seite des Maschinen- und Zubehörkatalogs werden die Kabeldurchmesser in den Gruppen 1, 2–3 und 4–6 mm angegeben. Der durch Werkzeuge anpassbare HDPE-Rohrdurchmesser beträgt 7–20 mm. Außerdem nennt diese Spalte Abmessungen mit Koffer von 500 × 420 × 400 mm, ein Gesamtgewicht von 30,5 kg und einen Arbeitsdruck von 12 bar.
Für jede Durchmessergruppe müssen die passenden Führungs- und Dichtungsteile bestimmt werden. Teilen Sie Kösmak die Kabel- und Rohrabmessungen mit, um die benötigte Ausstattung zu klären. Der technische Abschnitt führt direkt zur verwendeten Originalquelle.
Micro FOK — Einblasmaschine für Mikrokabel
ALLGEMEINE BESCHREIBUNG
MICRO FOK wird entwickelt und gefertigt von KOSMAK MACHINE nach Anwenderwünschen. Sie können sich auf dieselbe KÖSMAK-Qualität wie bei unseren größeren Maschinen in einem neuen, kleineren Format verlassen. Die Microfok fok installiert Mikrokabel und spart durch Vielseitigkeit Geld. Ihre Konstruktion ermöglicht schnellen, einfachen Komponentenwechsel für unterschiedliche Kabel- oder Rohrgrößen. Kompakte Abmessungen und tragbare Manövrierbarkeit machen Microfok ideal für den Außen- und Gebäudeeinsatz.
Mikrofok installiert Kabel mit Druckluft. Die Antriebsrolle wird durch Druckluftmotoren angetrieben. Kabelschubrollen sind leicht wechselbar. Ein Kompressorluftanschluss mit Schnellverbindung. Das Schnellverbindungsteil wird mitgeliefert. Leicht für verschiedene Kabel umrüstbar. Leicht für verschiedene Rohre umrüstbar.
Micro Fok = Mikro-Glasfaserkabel-Einblasmaschine
Steuerung = Techniker
Kabeldurchmesser =1mm-6mm
Rohrdurchmesser = Durch Werkzeuge veränderbar
Maschinenabmessungen = 42 cm * 39 cm * 51 cm
Maschinengewicht = 28 kg
Benötigte Luft = Mindestens 12 bar - 1 meter cup / minute.
Kabelinstallationsgeschwindigkeit = 0-80meter/minute
Richtung =Vorwärts und rückwärts
EINSTELLUNG VON GLASFASERKABEL, ROHR UND NUTRINGEN
Demontieren Sie zuerst die obere Baugruppe des Austrittskastens wie in Abbildung eins und den Schutz der Kabelschubrolle wie in Abbildung zwei. Montieren Sie dann Nutringe, Nutringdichtungen (Abbildung 1-a) und Kabeldichtungen (Abbildung 2-a). Legen Sie das Kabel wie in Abbildung drei zwischen die Rollen und in die Nutringe. Schließen Sie dann den Rollenschutz (Abbildung vier-a) wie in Abbildung vier und montieren Sie das Rohr mit dem Rohrverriegelungsteil (Abbildung vier-b) wie in derselben Abbildung vier.
Bei der Rohrmontage müssen Sie zwei Dinge beachten: Schieben Sie das Rohr bis zum Anschlag ein und ziehen Sie die Schrauben der Rohrbefestigung fest an, damit das Rohr nicht herauskommt. Montieren Sie die Nutringe wie in Abbildung eins. Die gerillte Nutringfläche muss zur Austrittskastenseite zeigen; bei umgekehrter Montage entstehen Luftleckagen. Montieren Sie abschließend den Austrittskasten wie in Abbildung 5. Die Kabeleinblasmaschine ist nun einblasbereit.
LUFTANSCHLUSS UND EINSTELLUNG VON LUFTDRÜCKEN UND ÖLFLUSS
Verbinden Sie die Luftleitung mit dem Teil in Abbildung sechs-a an der Kabeleinblasmaschine und verwenden Sie dazu die Schnellverbindungsteile in Abbildung sieben. Den Luftdruck der Motoren sehen Sie am Manometer in Abbildung acht. Er muss während des Maschinenbetriebs zwischen sechs und acht bar liegen. Ziehen Sie den blauen Griff etwas heraus, drehen Sie ihn zum Erhöhen oder Senken des Luftdrucks und drücken Sie ihn anschließend wieder hinein.
Sie können den Druckluftmotoren Öl zuführen, indem Sie die Schraube in Abbildung neun-a mit einem Schraubendreher öffnen oder schließen. Die Menge muss mindestens einen Tropfen pro Minute betragen. Zur Wartung können Sie den Motoren auch mehr Öl zuführen. Öffnen Sie nach der Arbeit diese Schraube und starten Sie die Maschine für fünf Minuten; prüfen Sie, dass mehr als ein Tropfen pro Minute austritt.
EINSTELLUNG VON ROLLENANPRESSKRAFT UND GLASFASERACHSENLINIE
Sie müssen die Anpresskraft auf das Kabel zwischen den beiden Rollen einstellen, damit das Kabel nicht beschädigt wird. Dies erfolgt mit dem Teil in Abbildung zehn-a. Nach der Einstellung muss das Kabel die Rollen drehen können, wenn Sie es von Hand nach rechts und links ziehen. Das Glasfaserkabel muss gerade auf den Linien in Abbildung elf laufen. Dies können Sie mit den Schrauben in Abbildung zwölf-a einstellen.

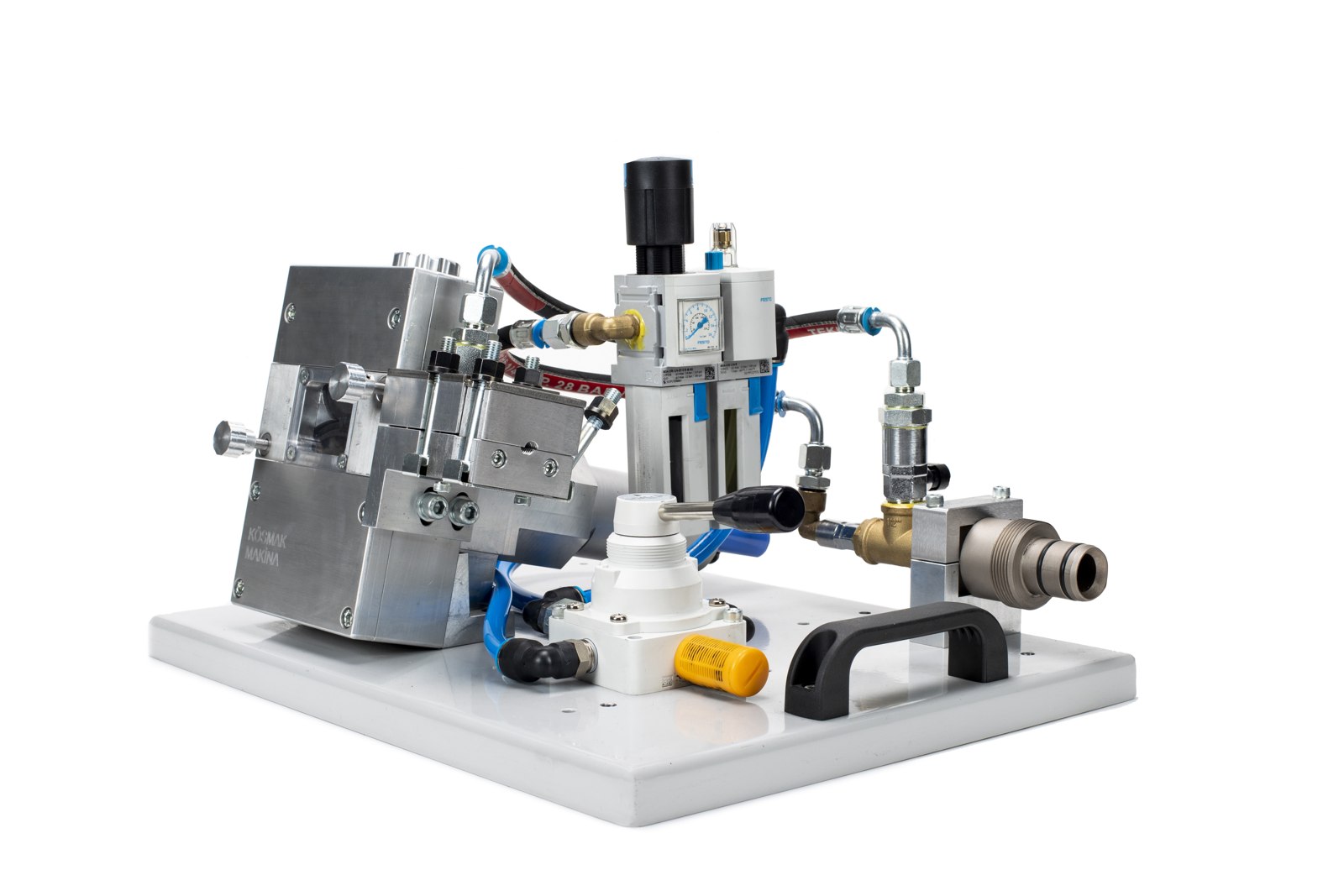

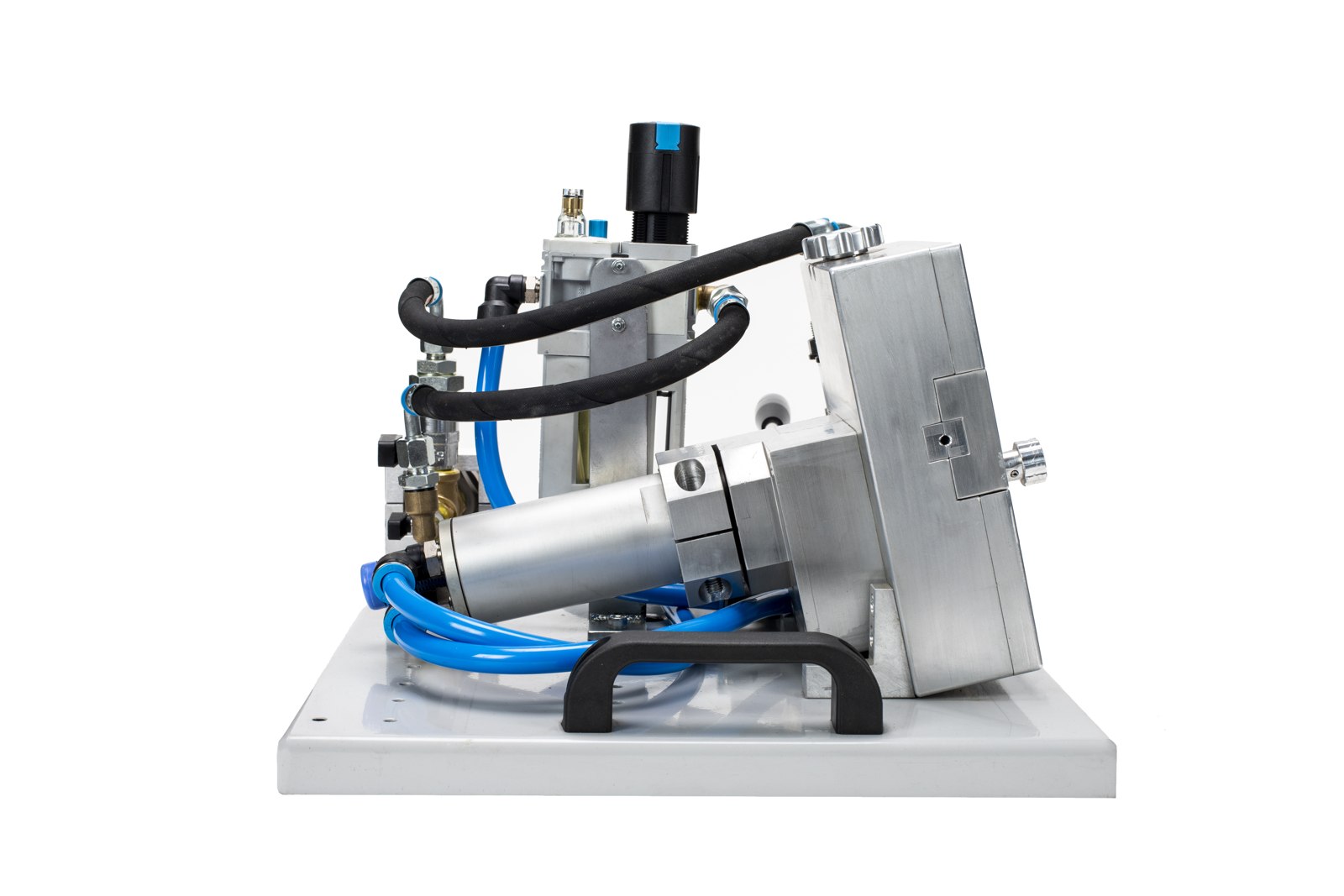

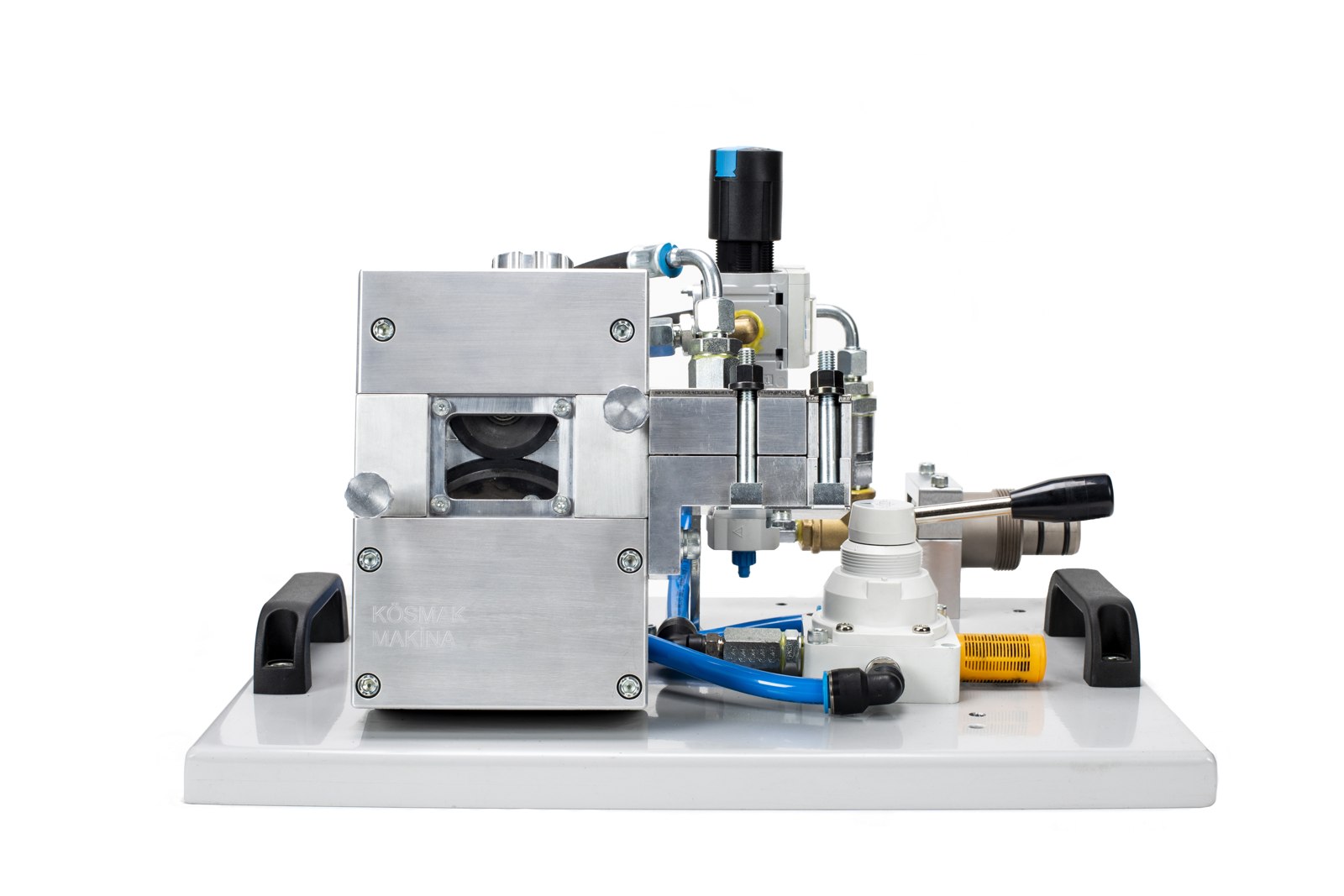

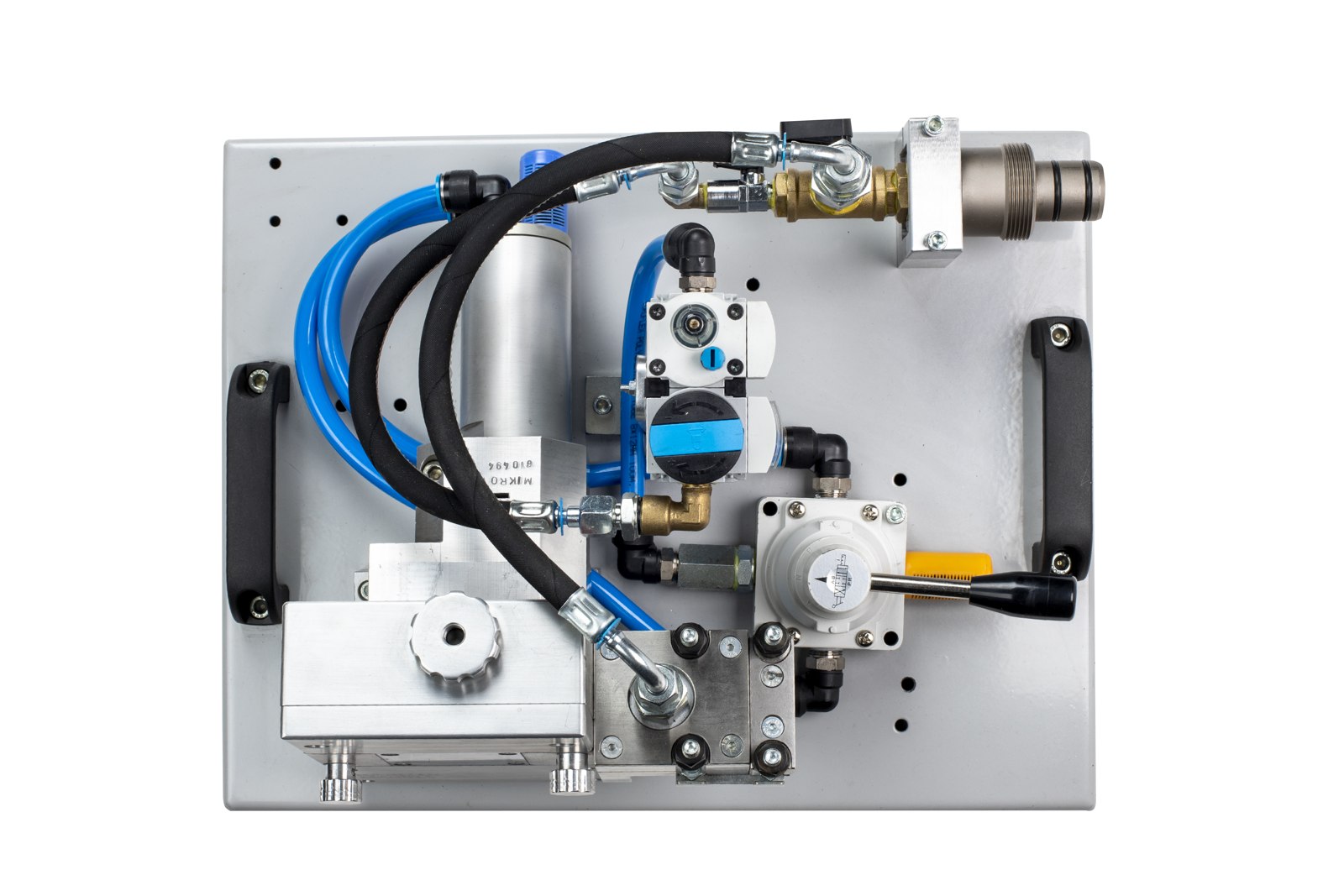

Fotogalerie
Produktvideo
MICRO FOK – Kabeleinblasen #machine – KOSMAK MACHINE #fiberoptics #fiber #cable #fiberopticcable
Passendes Video auf dem offiziellen Kösmak-Kanal verifiziert. Auf YouTube ansehen
Technische Angaben aus dem Originalkatalog
Micro FOK: Katalogreferenz für die Mikrokabelinstallation
Der MICROFOK-Eintrag im ursprünglichen Maschinen-und-Zubehör-Katalog beschreibt eine luftbetriebene Maschine zur Mikrokabelinstallation. Er nennt schnelle Komponentenwechsel für unterschiedliche Kabel- und Rohrgrößen, eine kompakte Anordnung für Außen- oder Gebäudeeinsatz und eine durch einen Druckluftmotor angetriebene Rolle. Die folgende Tabelle entspricht der MICROFOK-Spalte dieser Seite und unterscheidet sich vom MICROFOK-GENIUS-Eintrag an anderer Stelle im Katalog.
Der Katalog nennt unterschiedliche Durchmessergruppen statt eines universellen Komponentensatzes. Geben Sie bei Anfragen die Kabel- und Rohrabmessungen an, damit passende Werkzeuge bestätigt werden können. Die Originalbroschüren bleiben die Referenzdokumente der jeweiligen Maschinenkonfigurationen.
Quelle: Glasfaserkabel-Einblasmaschinen und Zubehör, physische Seite 2, MICROFOK-Spalte. Die eigene Micro-FOK-Broschüre bleibt unverändert herunterladbar; aus ihren reinen Bildseiten wurden keine Werte abgeleitet.
