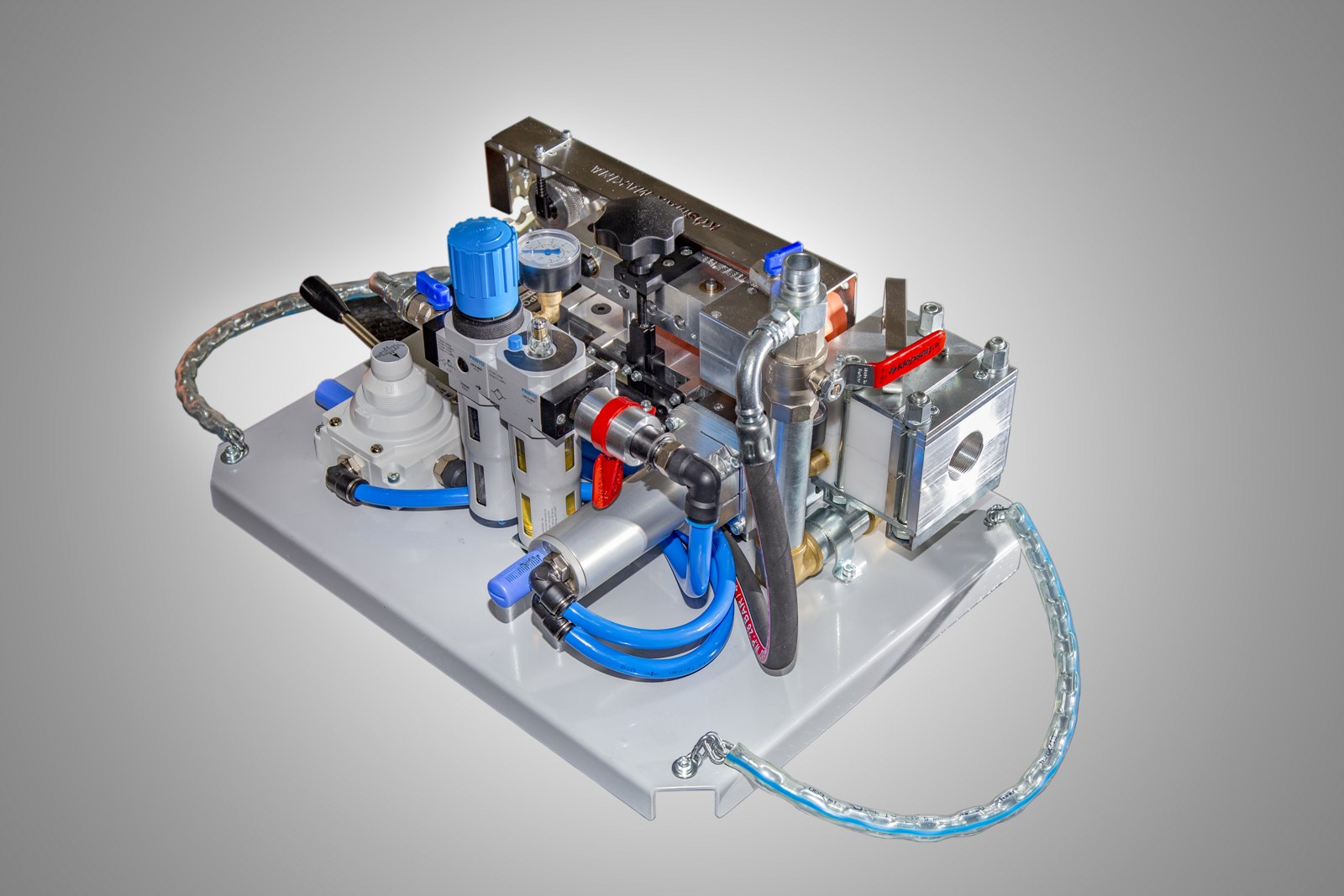

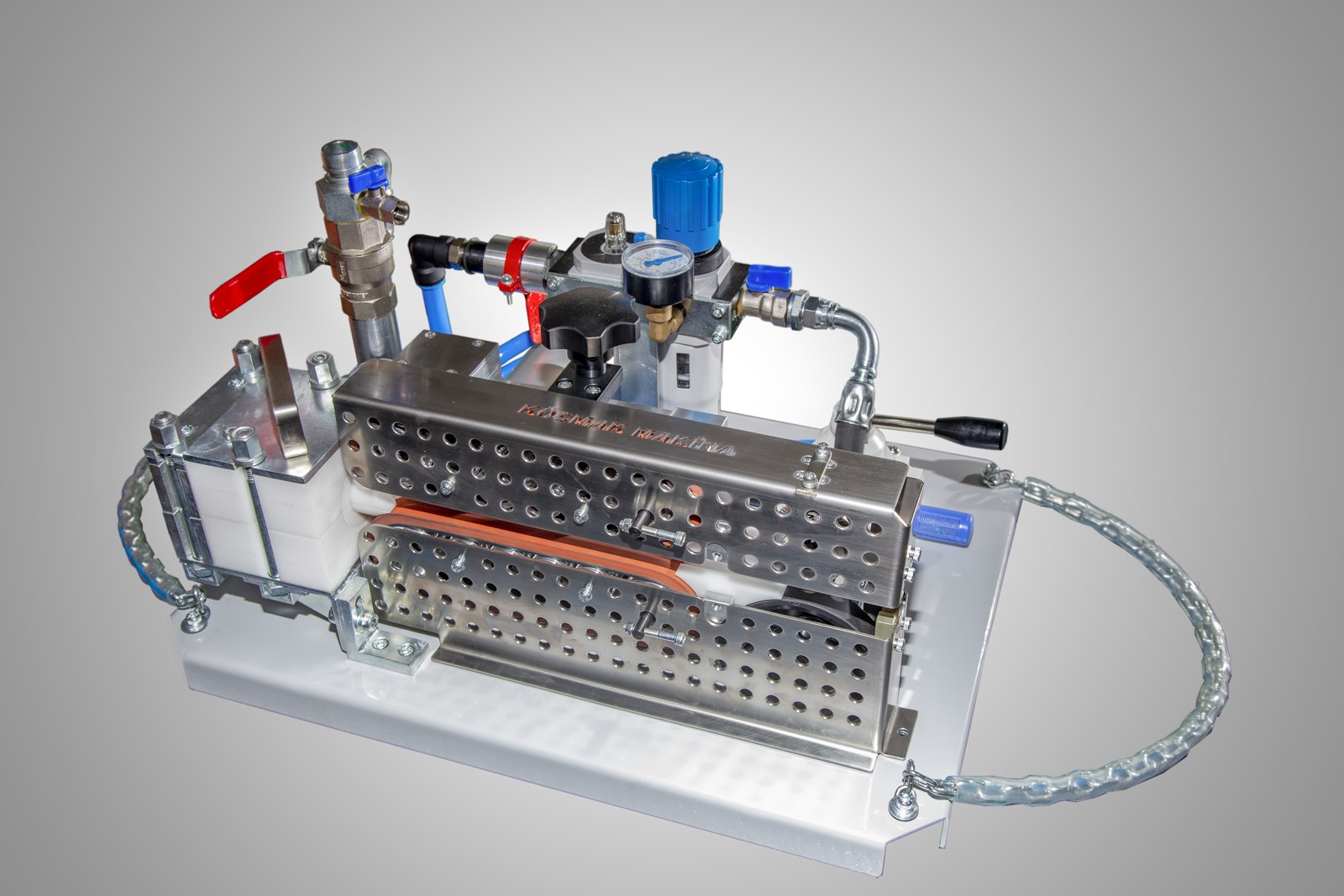

Mini FOK propose une machine compacte pour le soufflage de câbles à fibre optique. La présentation MINIFOK du catalogue original de machines et accessoires décrit un moteur pneumatique et un entraînement par courroie qui assure la prise du câble. Des outillages interchangeables permettent d’adapter la machine à différentes dimensions de câbles et de conduites.
La colonne MINIFOK donne les groupes de diamètres de câble suivants : 2,5–4, 5–8 et 9–12 mm. Le diamètre de conduite PEHD est de 10 à 40 mm, avec changement d’outillage. Cette même source mentionne des dimensions avec coffret de 670 × 470 × 420 mm, un poids total de 47 kg et une pression de travail de 12 bar. Ces valeurs concernent MINIFOK et non le modèle MINIFOK GENIUS, présenté séparément.
La source PDF est citée dans la section technique. Précisez vos dimensions de câble et de conduite pour confirmer l’équipement avec Kösmak.
Mini FOK — Machine compacte de soufflage de fibre optique
Spécifications
Diamètre de conduite (mm) =10 à 40 Diamètres modifiables par outillage.
Diamètre du câble (mm) =2,5- 4 4 - 8 / 9 -12 / 13-16 Quatre groupes de câbles avec différentes courroies.
Air requis= Minimum 15 bar - 1 metercup / minute. Peut varier selon les diamètres de conduite.
Dimensions de la caisse (cm) = 39 * 52 *72
Poids (kg) = 54 peut varier selon les outils dans la caisse.
Poids de la machine sans caisse ni outils 39 kg
Vitesse de pose =0-30-50 meter / minute.
Système de nettoyage du câble à fibre optique.
Sens de soufflage du câble avant et arrière.
Bouton d’arrêt avant de tirer le câble.
Indicateur numérique de longueur de câble soufflé.
Indicateur numérique de vitesse de soufflage du câble.
Indicateur rechargeable par connexion Usb.
Courroies de poussée du câble facilement remplaçables.
Une entrée d’air depuis le compresseur avec raccord rapide
Pièces de raccordement de conduite en aluminium anodisé
Raccordement facile de la conduite par raccord rapide.
Vanne d’arrêt d’urgence.
Vitesse du moteur réglable par le système de lubrification d’air.
Outils manuels fournis avec la machine dans un sac plastique.
Un seul technicien
Vanne d’évacuation de l’air sous pression.
Carter de protection solide en acier inoxydable et matériau transparent
Courroie à profil de forte adhérence au câble
Système de lubrification d’air de marque Festo.
Vanne avant/arrière de marque Mindman.
Pièces d’alignement du câble facilement remplaçables.
Mouvement vertical des courroies de poussée du câble commandé mécaniquement.
La machine de soufflage de câbles Mini-FOK offre aux utilisateurs une excellente flexibilité et une conception compacte pour une solution complète. Elle permet d’installer des câbles - microcâbles et microconduites -. Pour les câbles de Ø 4 à 16 mm et les conduites de diamètre extérieur de 7 à 32 mm. Mini-FOK est conçue pour souffler des câbles de télécommunication ou des microconduites dans des conduites préinstallées. Cette machine multifonction est facile à utiliser pour installer des câbles, microcâbles ou microconduites par air et couvre une large plage de diamètres de câbles.
Son efficacité élevée augmente considérablement la production quotidienne. L’entraînement par courroie assure une excellente prise du câble sans l’endommager et le système de serrage absorbe les tolérances de diamètre du câble. De plus, sa conception et sa structure de haute technologie améliorent les performances de soufflage. Chaque pièce de la machine est conçue et produite pour répondre aux exigences des clients et les dépasser. Mini-FOK est équipée d’un indicateur de distance et de vitesse.
Mini-FOK est une machine de soufflage de câbles à fibre optique conçue pour souffler des câbles dans des conduites de télécommunication et microconduites avec de l’air comprimé. Elle possède 3 options de patins : 4-8mm, 9-12mm et 13-16mm, pour souffler des câbles de 4mm à 16mm maximum. Cette machine fonctionne avec un moteur pneumatique pour souffler les câbles et les tubes. Grâce à 1 moteur pneumatique, elle peut parfaitement souffler des câbles à fibre optique dans les conduites. C’est donc un choix idéal si le diamètre du câble est de 6mm et celui de la conduite de 16mm.
Nos patins spécialement conçus permettent d’installer votre câble en terrain boueux. La puissance de soufflage ne diminue pas. Une vanne de commande permet de régler la vitesse et le sens de pose. Le boîtier de sortie spécialement conçu guide efficacement l’air sous pression dans la conduite préinstallée. Le raccord d’air rapide facilite votre travail par un simple branchement. Entièrement fabriquée en Turquie selon les normes internationales.
Des vannes permettent d’ouvrir et de fermer l’arrivée d’air dans la conduite ou la machine. Le système de lubrification Festo élimine l’humidité de l’air comprimé provenant du compresseur et assure une lubrification continue des moteurs pneumatiques. Toutes les machines présentées ici sont produites par les premiers fabricants de machines de soufflage de câbles en Turquie.
