يصف متن صفحة GENIUS-FOK Classic آلة لتركيب كابلات الاتصالات أو الألياف البصرية داخل أنابيب HDPE المدفونة مسبقاً. يذكر محركاً هوائياً واحداً يستخدم الهواء المضغوط ونظام دفع بالحزام للإمساك بالكابل. نطاق الكابل المنشور هو 1.5–12 مم، ونطاق أنبوب HDPE هو 7–50 مم. يسمح صمام الاتجاه بضبط سرعة النفخ واتجاهه، وتوجّه حجرة الخروج الهواء إلى الأنبوب المتصل، مع وصلة هواء سريعة للتجميع.
تذكر الصفحة أيضاً نظام تشحيم هوائي من Festo لمعالجة الهواء القادم من الضاغط وتزييت المحركات باستمرار. ويشرح النص أن النظام الرقمي يعالج قراءات الحرارة والرطوبة والضغط والسرعة لمتابعة العمل واكتشاف المشكلات، ثم يعرض البيانات رسوماً وجداول عند نهاية المهمة. هذه أوصاف منشورة للوظائف، وليست شهادة لدقة القياس أو ضماناً لمسافة تركيب. يحتفظ القسم الأصلي أدناه بكامل صياغته، مع الرجوع إلى الوثائق المطابقة لتأكيد تكوين الجهاز والأدوات.
GENIUS FOK آلات نفخ كابلات الألياف البصرية
GENIUS-FOK آلة نفخ كابلات الألياف البصرية؛ تقدم حلًا متكاملًا بجودة KÖSMAK من أجل نفخ كابلات الألياف البصرية بتوفير نطاق استخدام ممتاز وتصميم مدمج للمستخدمين.

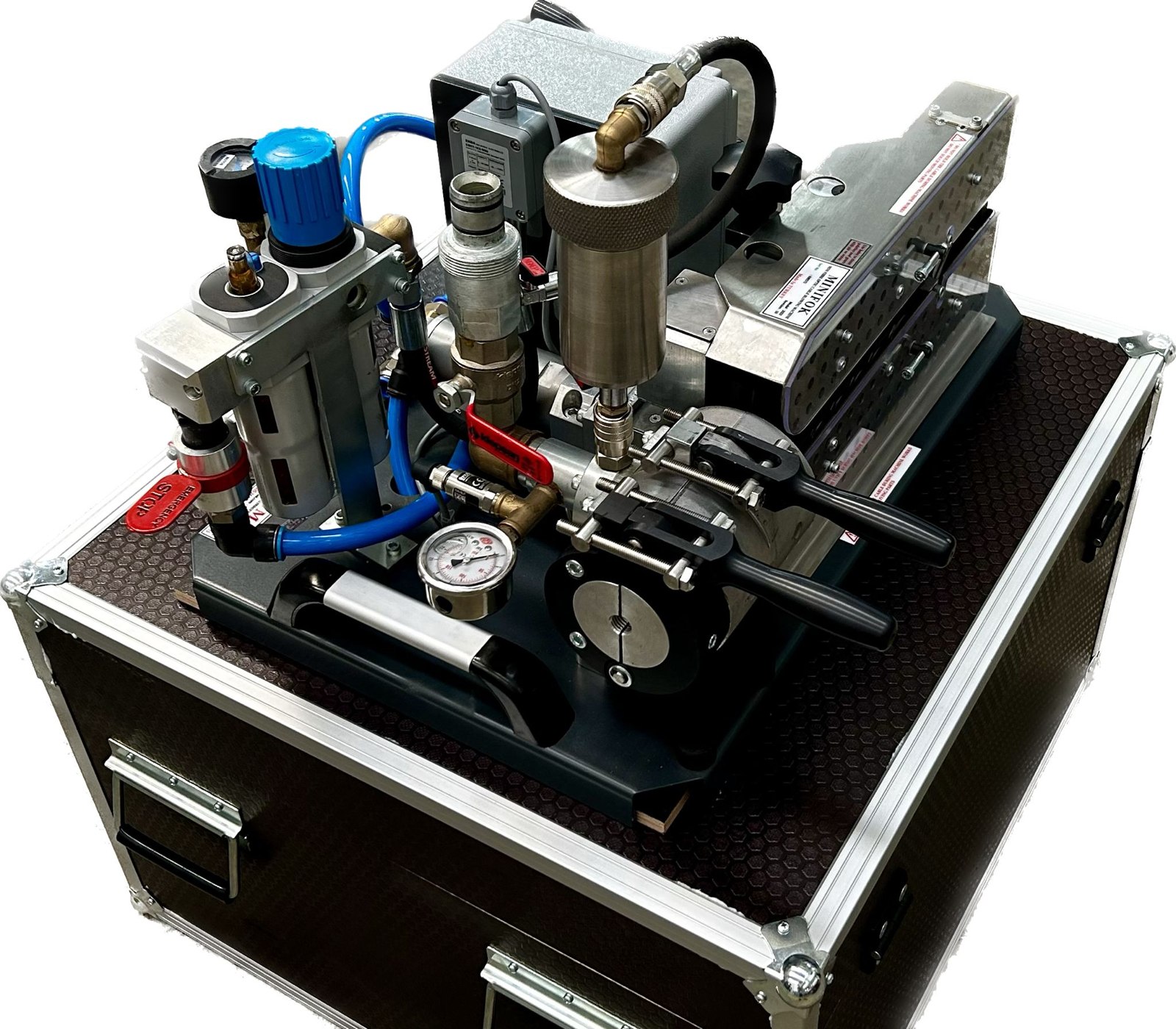

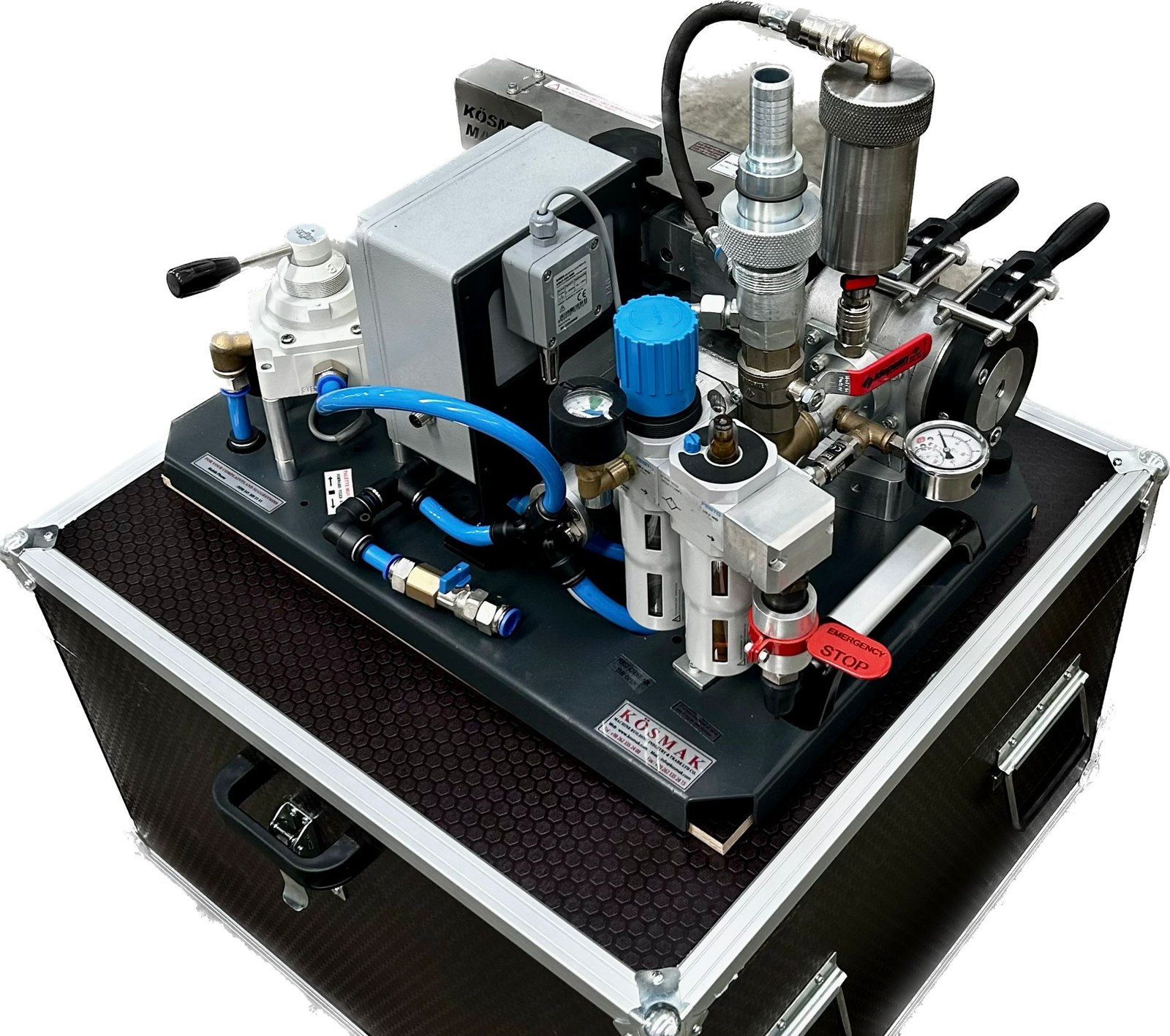

صُممت GENIUS-FOK Classic من أجل نفخ كابلات الاتصالات أو كابلات الألياف البصرية داخل أنابيب HDP الموضوعة مسبقًا تحت الأرض. تنفخ GENIUS-FOK كابلات الألياف البصرية
داخل أنابيب HDPE بقوة محرك هوائي واحد يستخدم الهواء المضغوط. تزيد قدرة العمل بدرجة كبيرة بفضل كفاءتها العالية. يتيح نظام الدفع بالسيور
إمساكًا محكمًا بالكابل. كما يزيد أداء نفخ الكابل باستخدام منتجات عالية الجودة. صُممت أجزاء الآلة لتلبية جميع متطلبات العملاء، وصُنعت في تركيا وفق المعايير الدولية.
آلة GENIUS-FOK؛ يمكنها العمل ضمن نطاق قطر كابل Ø1,5-Ø12mm وقطر HDPE (أنبوب) Ø7-50mm. يمكنك نفخ كابلك بسهولة حتى في الأراضي الموحلة باستخدام سيورنا المصممة خصيصًا. لا تنخفض قدرة نفخ الكابل. يمكنك ضبط سرعة نفخ الكابل واتجاهه بصمام التحكم في الاتجاه. تضمن حجرة المخرج المصممة خصيصًا توجيه الهواء المضغوط بكفاءة إلى أنبوب HDPE الموصول مسبقًا. يجعل توصيل الهواء السريع عملك أسهل بطريقة تركيبه السهلة. نظام تشحيم الهواء بعلامة Festo؛ يزيل رطوبة الهواء القادم من الضاغط ويوفر
تشحيمًا مستمرًا للمحركات الهوائية.
تُجهز Minifok بمقياس مسافة ميكانيكي لتتبع العمل المنجز. وبفضل النظام الرقمي الذي تحتويه، يصبح تتبع العمل المنجز و
اكتشاف المشكلات أثناء العمل أو قبله أسهل بكثير. في هذه العملية على الآلة، تُعالج فورًا البيانات المستمدة من مقاييس الحرارة والرطوبة والضغط والسرعة في
البرنامج المدمج، وتُعرض على هيئة رسوم بيانية وجداول في نهاية العمل.
الوثائق التقنية
Genius FOK: تركيب الكابلات مع وحدة مراقبة رقمية
يصف كتالوج Genius FOK التركيب الهوائي لكابلات الألياف البصرية أو الاتصالات داخل أنابيب HDPE الموضوعة مسبقًا. ويحدد عرض الآلة صمام تحكم في الاتجاه وضبط ضغط السيور المجنزرة ونظام تشحيم دفعي ووصلة هواء سريعة. ويورد وصف المنتج نطاق قطر كابل 1.5-12 mm ونطاق قطر أنبوب HDPE من 7-50 mm.
تُوثق الوحدة الرقمية منفصلة عن نظام الدفع الميكانيكي. تشمل عناصر تحكمها مقبس كابل بيانات وزر الطاقة الرئيسي وزر تشغيل وإيقاف النظام ووصلة USB 3.0 ومقبس شحن. يوضح رسم شاشة العمليات حقول المراقبة أدناه. تصف هذه الحقول ما تعرضه الواجهة؛ ولا يُستنتج أي مستوى غير مدرج لدقة القياس أو اعتماد التقارير أو أقصى أداء للآلة.
يورد وصف شاشة النظام في الصفحة الفعلية 7 أيضًا ضغط الهواء الداخل ودرجات حرارة الجو وهواء الضاغط والرطوبة المحيطة وجهد البطارية وسرعة المحرك الهوائي. ويذكر أن مراقبة الموقع تتطلب اتصالًا لاسلكيًا عبر هاتف محمول مع تفعيل تحديد الموقع.
المصدر: كتالوج Genius FOK، الصفحات الفعلية 3-7. نطاق الكابل/القناة: الصفحة 4؛ الوصلات الرقمية: الصفحة 5؛ شاشة العمليات: الصفحة 6؛ حقول شاشة النظام ومتطلبات الموقع: الصفحة 7. ملف PDF الأصلي دون تغيير.
