Каталог Cable Fleeter представляет систему на прицепе, заменяющую ручную выкладку кабеля восьмёркой. После прокладки первого участка трассы оставшийся кабель перемещается с барабана во fleeter. Благодаря этому конец кабеля остаётся доступным для прокладки второго участка. Описанный узел включает шасси прицепа, накопительную кассету, вращающийся направляющий сектор и зажим для трубы.
В каталоге приведён пример хранения 3000 м кабеля диаметром 13 мм при работе с барабанами длиной 6000 м. На физической странице 5 показан отдельный пример прокладки кабеля длиной 2 км через два участка трубы. Это примеры из оригинального документа, а не обещание одинаковой дальности для любого кабеля и любой трассы. Условия конкретного применения и необходимую конфигурацию следует обсудить с Kösmak.
Самое эффективное решение для проектов прокладки оптоволокна
В проектах оптоволоконной инфраструктуры прокладка кабеля — важная и деликатная задача, особенно когда тысячи метров необходимо безопасно проложить между двумя разными каналами. Неподходящее оборудование может вызвать чрезмерные затраты труда, потерю времени и, главное, физическое повреждение кабеля.
Здесь Накопитель оптоволоконного кабеля выделяется как самое передовое решение для быстрой, безопасной и максимально эффективной работы с кабелем.
Что такое накопитель оптоволоконного кабеля?
Это машина управления кабелем, автоматически собирающая остаток с барабана после прокладки первого канала и подготавливающая его к подаче во второй канал.
Система защищает кабель от пешеходного движения, транспорта, грязи, пыли, неровной поверхности и других внешних рисков, обеспечивая полную целостность кабеля и безопасность монтажа.
Преимущества накопителя оптоволоконного кабеля
Заменяя ручную работу с кабелем, накопитель обеспечивает значительные эксплуатационные преимущества:
✓ Устраняет перегибы, трение и физическое повреждение кабеля
✓ Защищает кабель от пыли, влаги и загрязнений
✓ Существенно сокращает время монтажа и трудозатраты
✓ Увеличивает скорость прокладки с максимальной безопасностью оператора
✓ Может обслуживаться даже одним техником на участке
CABLE-FLEETER 2024
Поэтому накопитель стал незаменим в масштабных операциях прокладки оптоволокна.
Техническая вместимость
Накопитель может хранить 3,000 meters кабеля 13 mm, позволяя использовать барабаны длиной 6,000-meter без затруднений.
CABLE-FLEETER 2024
Технические характеристики
Особенности оборудования
Инерционная тормозная система с автоматическим реверсом
Совместимость буксировочной сцепки: 30 mm, 40 mm, 50 mm
Шаровая буксировочная система: 50 mm
CABLE-FLEETER 2024
Как работает накопитель оптоволоконного кабеля?
Рабочий процесс включает четыре простых эффективных шага:
CABLE-FLEETER 2024
1️⃣ Сначала 1 km оптоволоконного кабеля прокладывается в первом канале
2️⃣ Остаток кабеля на барабане перемещается в Cable Fleeter
3️⃣ Кабель из Fleeter затем прокладывается во втором канале
4️⃣ В результате между двумя каналами успешно прокладывается всего 2 km кабеля
Метод увеличивает скорость прокладки и полностью устраняет риск повреждения кабеля.
Почему профессиональные монтажники предпочитают накопитель?
Современная оптоволоконная инфраструктура требует скорости, безопасности, долговечности и непрерывного соединения. Накопитель удовлетворяет всем этим потребностям одновременно.
Он особенно необходим для:
✓ Дальней прокладки оптоволокна
✓ Проектов прокладки кабеля через два канала
✓ Высокоточных и чувствительных оптоволоконных сетей
✓ Людных или сложных полевых условий
Использование накопителя сохраняет физическую структуру кабеля и инвестиционную ценность инфраструктуры.
Качество Kösmak Machine
Накопитель оптоволоконного кабеля производится Kösmak Machine, изготовителем, работающим в машиностроении с 1994 года.
С 1999 года большинство операций задувки оптоволокна в Турции выполнено машинами Kösmak. Сегодня системы компании активно используются в Италии, Нидерландах, Уругвае, Германии, Англии, Канаде, США, африканских странах, Казахстане, Ливии, Саудовской Аравии и многих других регионах мира.
CABLE-FLEETER 2024
Kösmak продолжает исследования и разработки, регулярно совершенствуя системы по потребностям клиентов.
Заключение
Эта Накопитель оптоволоконного кабеля — одно из важнейших технологических решений для безопасной, быстрой и экономичной прокладки оптоволокна.
Для профессиональных полевых команд и инвесторов масштабных сетей он остается самой надежной, производительной и экономичной системой управления кабелем при монтаже.

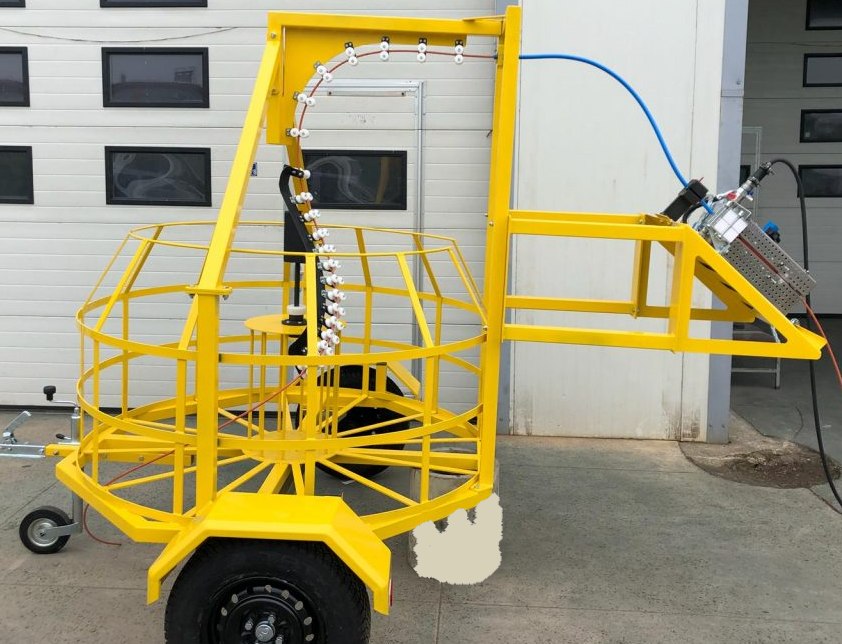

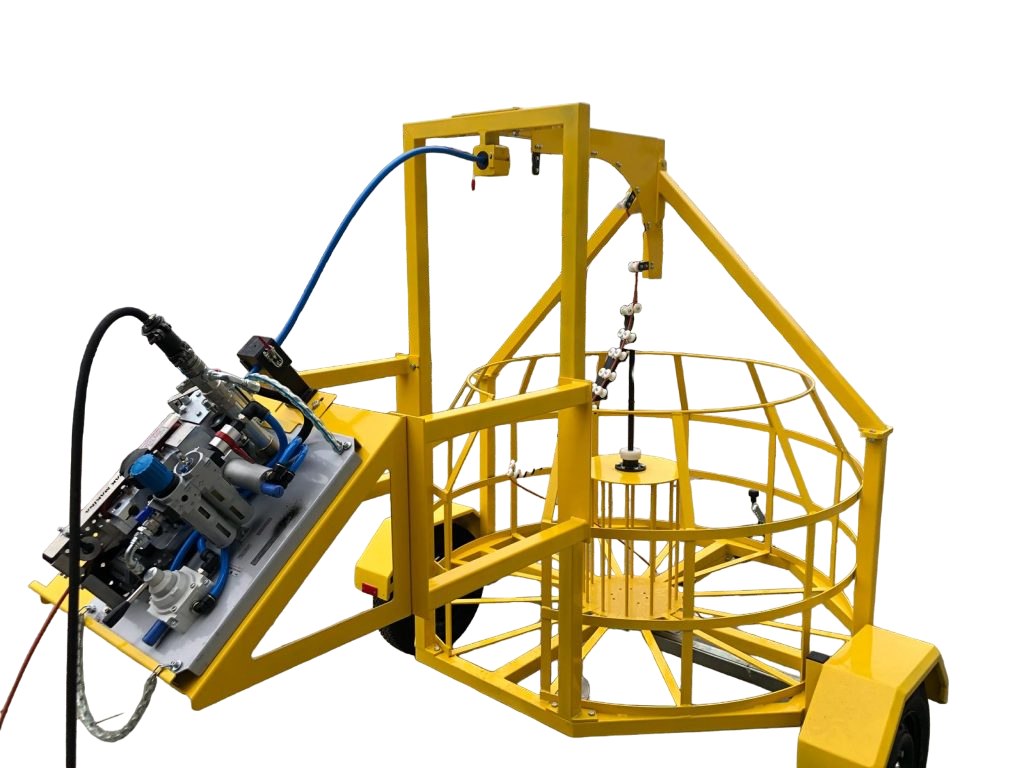

Фотогалерея
Видео оборудования
CABLE FLEETER #cable #blowing #machine - KOSMAK MACHINE #fiberoptics #fiberopticcable #customer
Соответствующее видео подтверждено на официальном канале Kösmak. Смотреть на YouTube
Техническая информация из оригинального каталога
Cable Fleeter: промежуточное хранение между этапами задувки
Каталог Cable Fleeter описывает систему на прицепе, заменяющую ручную укладку «восьмеркой». После первого участка трассы остаток с барабана переносится в накопитель, оставляя конец кабеля доступным для второго участка. Описанный узел состоит из шасси прицепа, кассеты хранения, вращающегося направляющего квадранта кабеля и зажима канала.
Каталог приводит пример хранения 3000 m кабеля 13 mm для барабанов длиной 6000 m. Схема на физической странице 5 показывает другой пример прокладки кабеля 2 km через два участка канала. Это примеры каталога, а не обещание той же дистанции для каждого кабеля и трассы.
| Параметр | Опубликованное значение |
|---|---|
| Максимальный / минимальный диаметр барабана | 1600 / 800 mm |
| Шины | 145 R10 |
| Длина | 3420 mm |
| Ширина | 2300 mm |
| Высота | 2330 mm |
| Масса / масса с ящиком | 325 / 420 kg |
Источник: Каталог Cable Fleeter 2024, физические страницы 3-5. Техническая таблица и пример хранения: страница 3; сцепка/тормоз: страница 4; схема процесса: страница 5. Оригинальный PDF доступен без изменений.
